Серводвигатель Jack JK-510

ОБЩИЕ СВЕДЕНИЯ О ПРОДУКТЕ
1.    КРАТКОЕ ОПИСАНИЕ

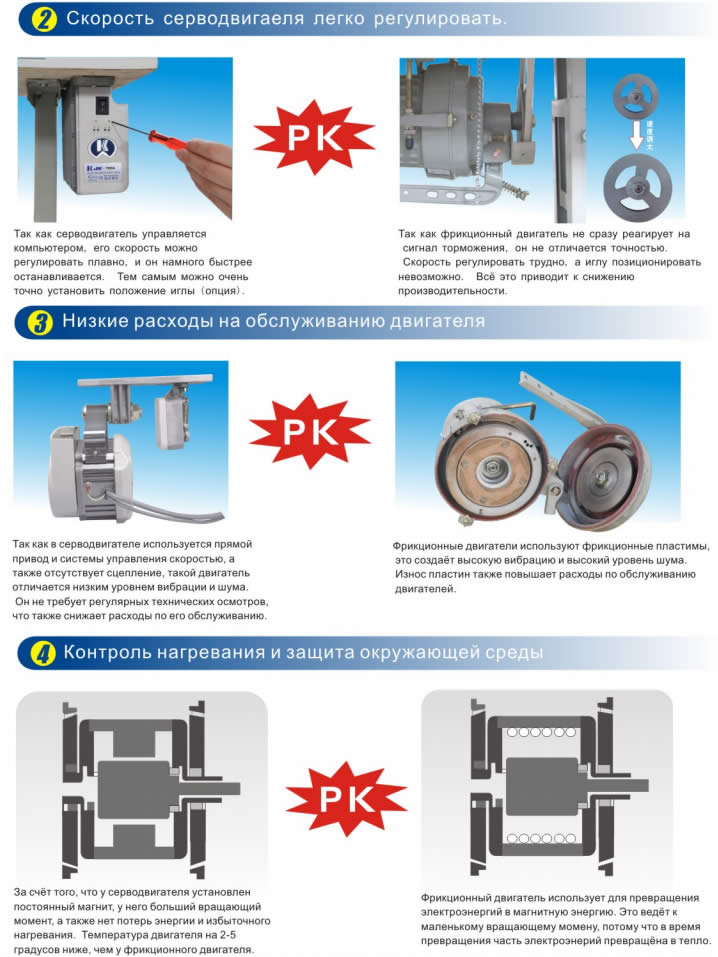

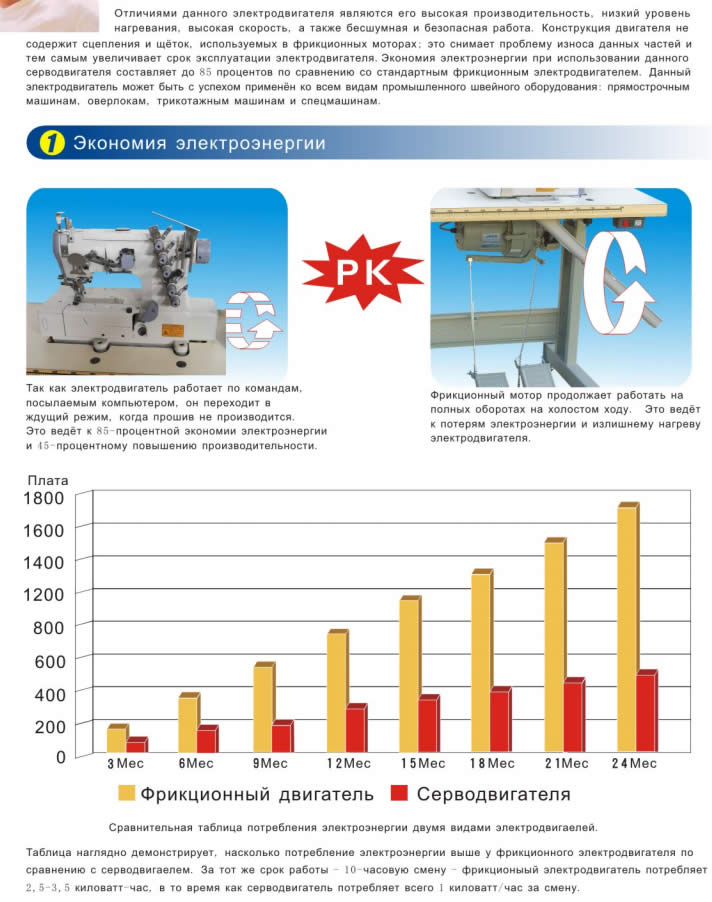

Экономия энергии, уменьшение затрат и защита окружающей среды являются ключевыми задачами 21 столетия. Система управления JK-500/600/700 широко применима в швейной и промышленной швейной индустрии. У этой системы есть преимущества, состоящие в экономии энергии, высокой эффективности, стабильной производительности и доступной цене, которые обеспечивают ей достойную репутацию с момента первого запуска системы в производство. Эта система является наилучшим вариантом замены электродвигателя со встроенной сцепной муфтой широко применяемого в промышленных швейных машинах.
2.    КОМПЛЕКТУЮЩИЕ ДЕТАЛИ И ЧАСТИ
Система состоит из контроллера и двигателя. A: Контроллер: Контроллер состоит из регулятора скорости вращения и блока управления (рис.1)

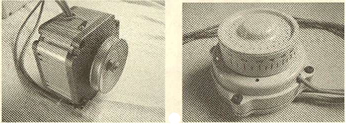

Рис.1


Интегральная схема (чип) этого контроллера применяет технологию автоматической стабилизации напряжения AVR SCM от ATMEL LIMITED, которая позволяет высокоточно управлять двигателем с помощью оптимизационного алгоритма. В усилителе мощности двигателя применяется интеллектуальный полупроводниковый модуль Fairchild. Этот модуль имеет высокоэффективные рабочие характеристики защиты от перепадов напряжения, чрезмерных токов и перегрева. Конструкция контроллера совершенная и высокоэффективная. Регулятор скорости вращения с педальным приводом является составной частью регулятора скорости двигателя.
B: ДВИГАТЕЛЬ
В этом двигателе применена магнето-структура (магнитоэлектрическая) AC, ротор сделан из магнитоэлектрического материала который имеет преимущества в виде малого объема, высокой мощности, экономии энергии, защиты окружающей среды и надежности. В двигателе также есть встроенный позиционный датчик Холла.

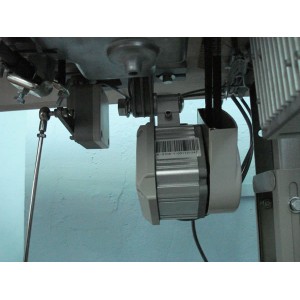

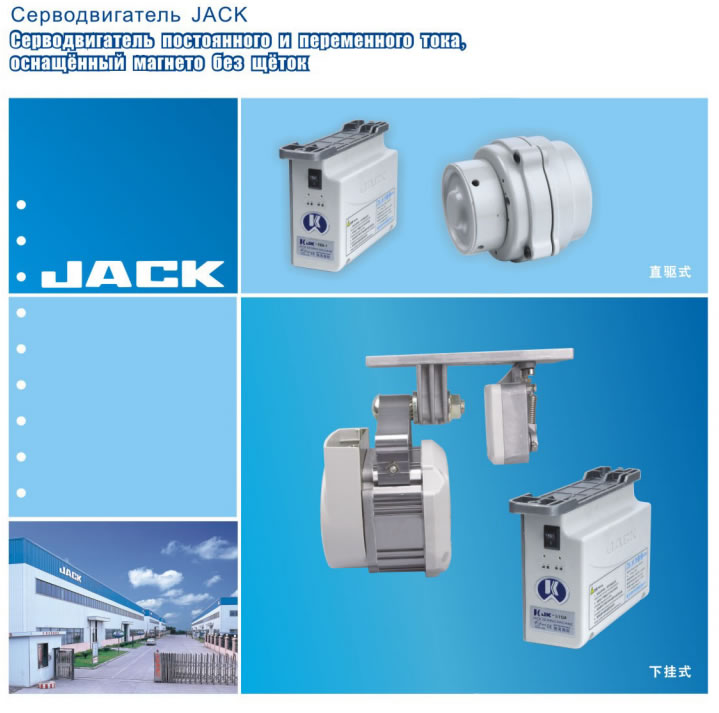

Данный продукт имеет навесной тип (рис 2) и тип с прямым приводом (рис.3)

Рис. 2 и 3



Варианты доп.оборудования: механизм позиционирования, также называемый синхронизатором и детектор (как показывает рис.4), функцией которого является обеспечение сигнала о положении иглы контроллеру. Он подходит для типов с функцией автоматического останова/положения иглы.

Рис.4



3. ПРОИЗВОДИТЕЛЬНОСТЬ/ПАРАМЕТРЫ ЭНЕРГОЭКОНОМНОГО СЕРВО-ДВИГАТЕЛЯ
модель    Энергоэкономный серво-двигатель
диапазон напряжений    Переменный ток 220±10% В 50Гц
мощность двигателя    380Вт/550Вт
настройки скорости     4000об/мин(висячий тип), 6000об/мин (тип с прямым приводом)
макс. скорость    5000об/мин(висячий тип), 7000об/мин (тип с прямым приводом)
пиковый крутящий момент    380W/1N/M 550W/1. 5 N/M
игла верх/низ    заказывается дополнительно (нужна синхронизированная)
защита транзистора (цепь)    да
упаковка    два комплекта в одной картонной коробке
вес брутто    13 кг
размеры упаковки    550x350x260

4. ПРИМЕНЕНИЕ
A: Двигатель на 380Вт применим на обычных швейных машинах челночного стежка, краеобметочных машинах, с небольшой нагрузкой.
B: Двигатель 550Вт применим на обычных швейных машинах челночного стежка, предназначенных для высокопроизводительного режима работы с большой нагрузкой, двухигольных швейных машинах челночного стежка, краеобметочных машинах, с большой рабочей нагрузкой и интерлок-машинах (двухфонтурная кругловязальная).
C: Пользователи должны выбрать правильную мощность в зависимости от конкретной ситуации.
Электропитание должно быть обязательно отключено в случае установки или демонтажа.
